一出手就技驚四座 - DENON DA-300USB
HEAD4編輯 發表於2015-03-03 20:45:16
前言
首先,非常高興有機會在家中體驗到如此優異的好產品;再來要感謝女王大人騰出時間指導小弟照片的拍攝和後製,讓小弟有拿得上檯面的圖片和大家分享;最後要感謝每一位觀看文章的讀者,有你們的支持是小弟撰寫文章的動力,建議多觀看其他專業評測人員的文章,可以獲得一個更加客觀的結論。

本文由網友 Yazi 貢獻



【文章導讀】
編輯評分
前言
產品設計和特色
內部硬體設計探討
主觀聲音評論
寫在最後
技術規格





(Credit: Phantometeor,圖片均自行拍攝 & 後製。)


接下來我們就開始進入今天的主題:【開箱】一出手就技驚四座 – DENON DA-300USB




編輯評分
★★★★☆
Excellent


●整體評分: 9 (跟相近價位產品比較)


●設計: 8.5

●特色: 8.5

●聲音表現: 9


優點:細節豐富且沉穩的聲音表現、體積輕巧、擁有多種輸入介面、支援直立和橫躺擺放、DSD 格式支援、數位音量旋鈕、搭載獨家 Advanced AL32 signal processing 技術。

缺點:塑膠材質外殼、聲音略為缺乏攻擊性。

總結:DA-300USB 作為 DENON 第一台小體積家用 USB DAC,承繼 DENON 在高階家用音響的經驗,提供非常完整且優異的使用體驗,聲音具備該價位產品的中高段水準,同時讓 DA-300USB 成為非常值得推薦的一體機。





前言
早些年的時候,使用電腦播放音樂對於追求高品質音樂的人來說,總不是第一個選擇,直到最近幾年,經由多數廠商的努力之下後,將電腦當作訊源、以此播放音樂的主要平台蔚為一種風潮 ; 除了作業系統本身的音訊處理改善,能夠播放更加純淨的數位音樂之外,另一項原因是 USB DAC 的出現,搭配上非同步傳輸模式,可以擺脫電腦不穩定的主時鐘問題,因此電腦播放平台已經漸漸地成為最大彈性的選項。

早在多年前,已有不少品牌開始提供高品質 USB DAC 產品,直到最近,我們才開始看到知名的老品牌加入戰場,像是 SONY UDA-1、TEAC UD-501 等等 ; 今天跟各位介紹的是去年中才正式進入 USB DAC 市場的 DENON 產品,對於 DENON 的播放器和綜合擴大機系列產品,相信大家都不陌生,可是提到 USB DAC 的話,今天要介紹的是 DA-300USB,DENON 貨真價實的第一款 USB DAC,當然對於一個設計過多款經典播放器的品牌,我們都抱持著非常高的期待,那麼 DA-300USB 是否能和 DENON 過往的產品一樣優異?底下就讓小弟來和各位分享自身使用心得。





產品設計和特色
▼ 由於產品外包裝是一個簡單的紙箱,所以我們直接從配件開始介紹 ; 下圖可以看到 DA-300USB 的配件陣容,配件部分並不算豐富,一組RCA線、黏貼腳墊和一份操作說明書光碟。

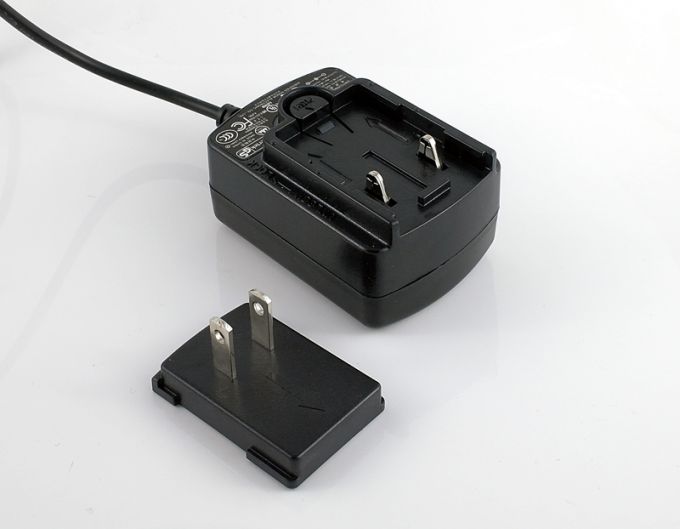

▼ DA-300USB 採用外置變壓器設計,包裝內也提供一個專用的變壓器,插頭部分可以隨著不同地區的插孔來替換,不過包裝內只看到台灣用的雙腳插頭。



▼ 包裝內包含一個黑色的塑膠墊,這邊先賣一個關子,等一下再來介紹這塊塑膠板的作用。

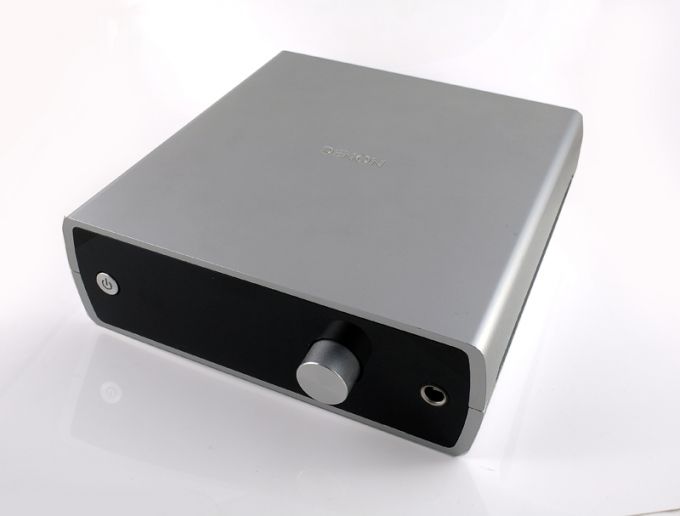

▼ 緊接著看到 DA-300USB 的本體,採用相當簡潔的設計,使用銀色機身搭配黑色的前面板,除了 DENON 家的標誌之外沒有其他特殊的花紋。

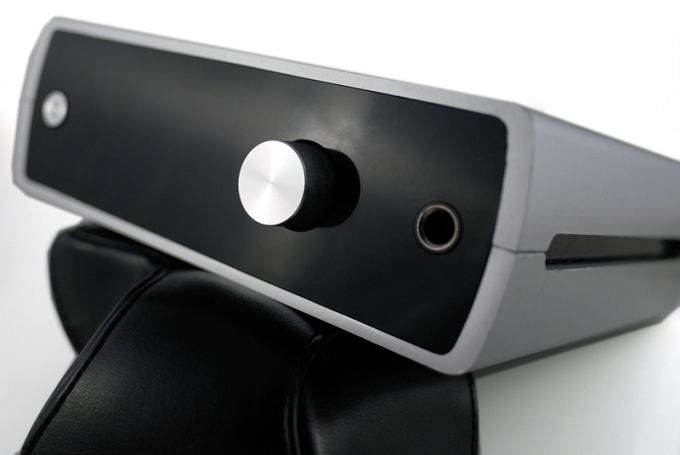

▼ DA-300USB 正面處只有簡單的電源鍵、耳機插孔和音量旋鈕,音量旋鈕採用數位控制設計,相較於傳統的電阻式音量控制旋鈕,數位控制不會產生左右聲道不平衡的問題,同時擁有更加精準的控制段數。

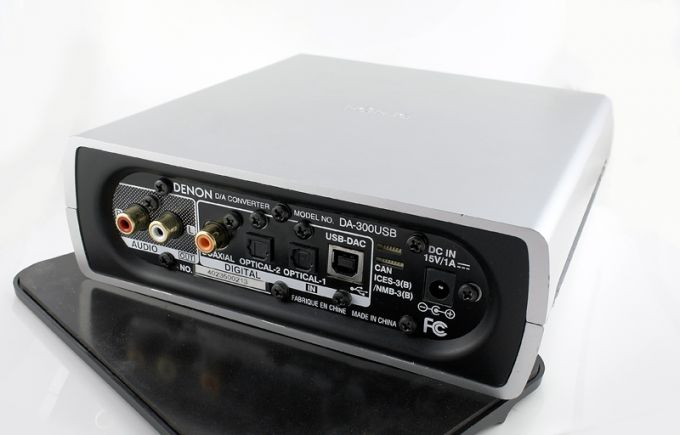

▼ 相較於前面簡潔的面板,DA-300USB 背面顯得相當擁擠,DA-300USB 在小巧的體積下,提供非常多樣化的端口,主要是 USB type-B 輸入之外,DA-300USB 尚擁有同軸輸入和兩組光纖輸入,並且具備喇叭前級的類比 RCA 輸出,右側則是 DC 電源輸入孔,如果注意看可以發現 DA-300USB 是使用較高的 15V 電壓。

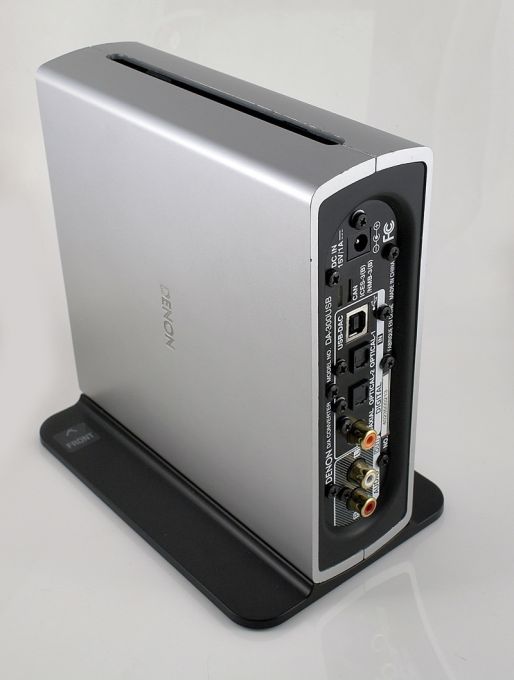

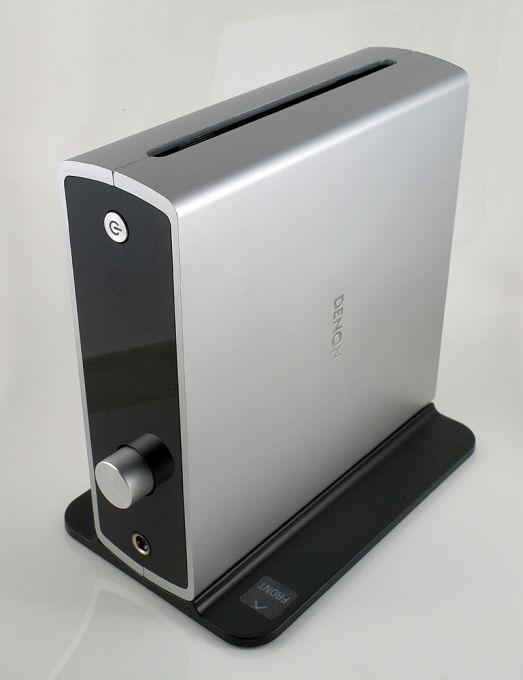

▼ 剛剛提到的那塊塑膠板,DA-300USB 在機身兩側都設計有溝槽,能讓主機藉由和塑膠支撐架結合來垂直放置,對於桌面空間不充裕的買家,垂直放置能給予更好的靈活性。

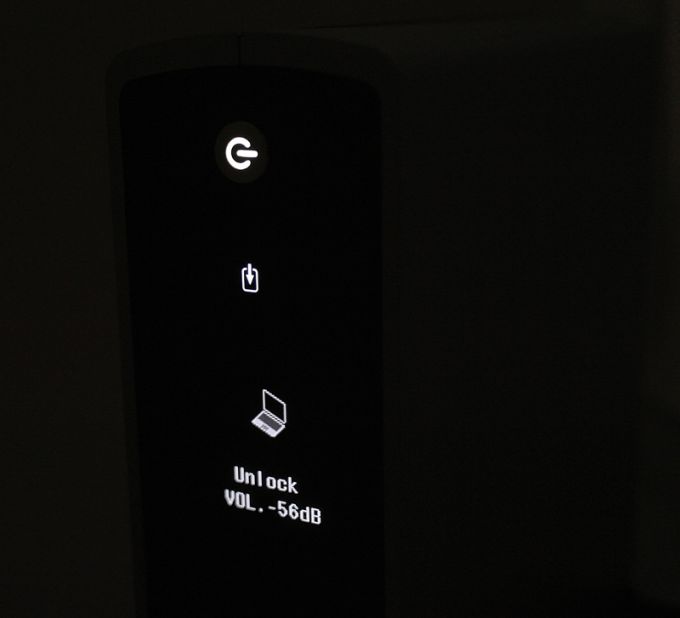

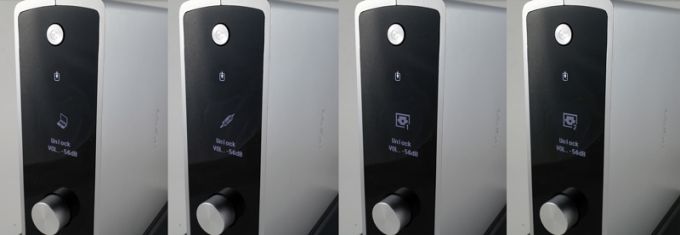

▼ DA-300USB 的前面板看起來相當樸素,當你打開電源之後,發現原來前面板包含一個顯示 LED 螢幕,電源下方的輸入符號是觸控式訊號來源選擇鈕,DA-300USB 具有四種輸入模式,每次切換螢幕上會顯示當前的訊號源和輸入的訊號取樣頻率,而 Unlock 則是表示無訊號輸入。

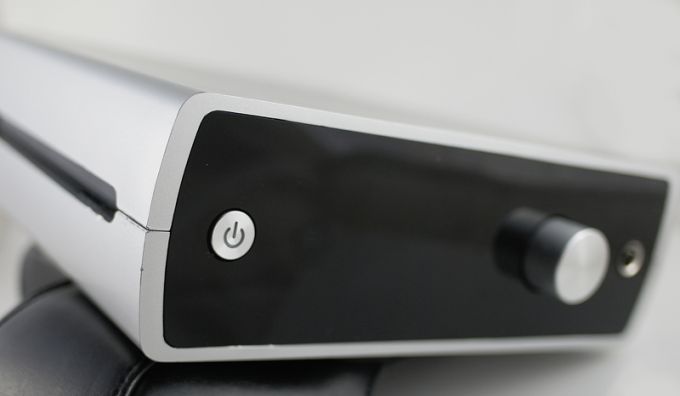

▼ 可以發現原來電源鍵也有 LED 背光燈,這邊要特別提到,DA-300USB 螢幕顯示圖案在橫擺時會自動旋轉 90 度,所以兩種擺放方式下圖案都是呈現正確的方位,然後音量大小顯示在輸入模式圖案的下方,音量控制範圍從 -96dB ~ 0dB,以 1dB 為單位的 96 階音量控制。

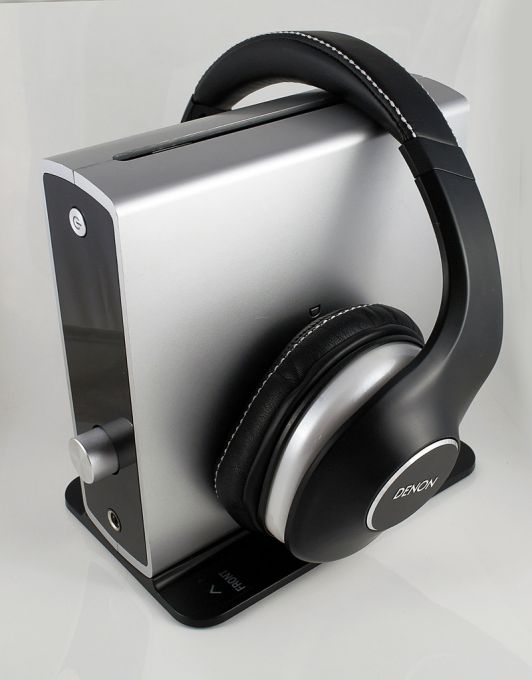

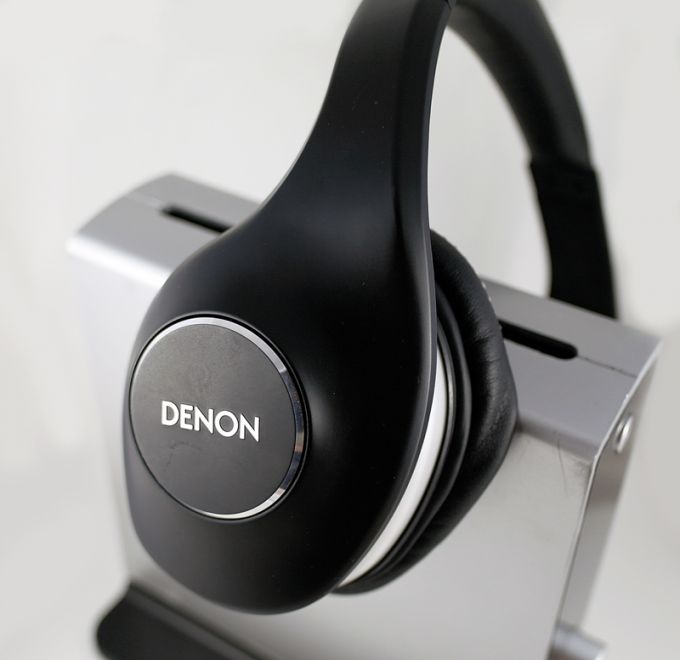

▼ 本測試順道借來 DENON 家的 AH-D600 耳機來搭配。






內部硬體設計探討
看完以上 DA-300USB 的外觀設計和特色,大家應該會覺得除了那個自動偵測方位旋轉顯示螢幕,DA-300USB 和其他產品相比似乎沒有特別之處,如果看過DA-300USB的內部內置,相信各位就不會那樣認為了,底下僅以手邊現有的資料,粗略地向各位介紹 DA-300USB 的內部設計。




(Credit: MOORE)

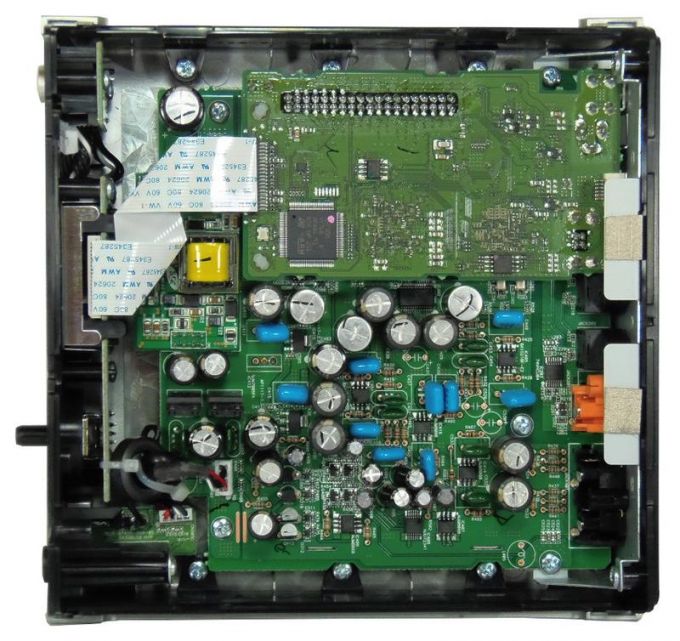

簡易看下 DA-300USB 的內部配置,機殼外層雖然使用塑膠材質,內部卻使用整塊鍍鋅的不鏽鋼來隔絕外界干擾,可以解釋為何小巧的 A-300USB 起來非常地沉重。

DA-300USB 內部相當乾淨,最大程度減少額外電纜和電路板的使用,更進一步地降低干擾。DA-300USB 內部主要分為三個部分,一個部分是右上角負責處理數位訊號接收和處理的電路板,第二部分是負責類比部分的電路板,將數位、類比分開的做法在多數高階 DAC 中非常常見,主要是可以隔絕數位區塊的電流對類比訊號的干擾,第三部分是帶有線性穩壓器的模塊(帶有黃色的脈衝變壓器)。




(Credit: MOORE)

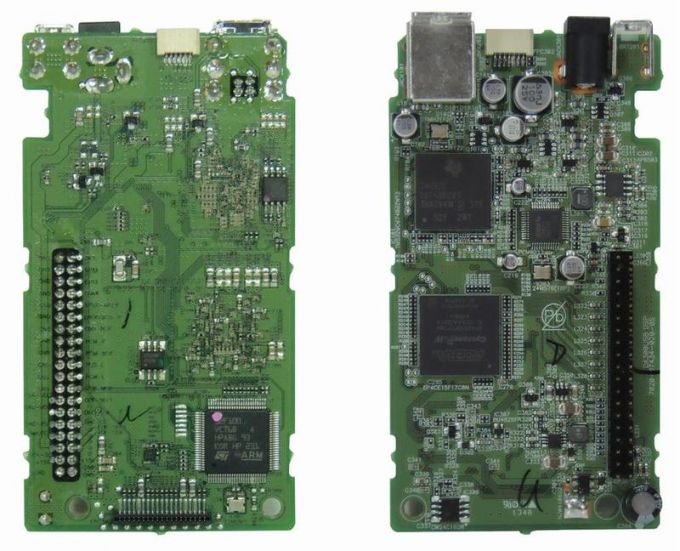

我們先來看一下DA-300USB的數位處理部分,上圖左邊為背面,右邊為正面,數位處理部分主要負責所有輸入的數位訊號和LED螢幕顯示,15V的電源也是由此輸入再導入線性穩壓器模塊,輸入的電源被拆成兩個對稱電壓,然後由AP6503晶片擷取3.3V的電源供應其他晶片運作。
數位電路版兩邊都有配置晶片,首先看上圖左邊的電路板的背面,可以發現一塊意法半導體的ST32F100 ARM微型處理器和一顆代號25L4006的快閃記憶體,應該是負責螢幕的顯示控制。

再來看上圖右邊電路板正面,可以發現 DA-300USB 使用德儀 PCM9211 當作 USB、S/PDIF 的接收晶片,再用德儀的 TMS320C674 來做後續的數位訊號處理器。DENON的技術文件顯示整個傳輸以「位元透通模式」及「非同步模式」進行,最後再輸入 Altera 公司的 Cyclone IV 可編程電路(FPGA)晶片,由這顆 FPGA 負責 DENON 家自豪的 Advanced AL32 Processing 處理技術,該項技術以往只在 DENON 的高階播放器上出現,主要針對音頻訊號進行升頻 (32bit/192kHz)、波形整形和數位濾波等相關處理,最後再傳輸到負責類比處理的電路板上。




(Credit: MOORE)

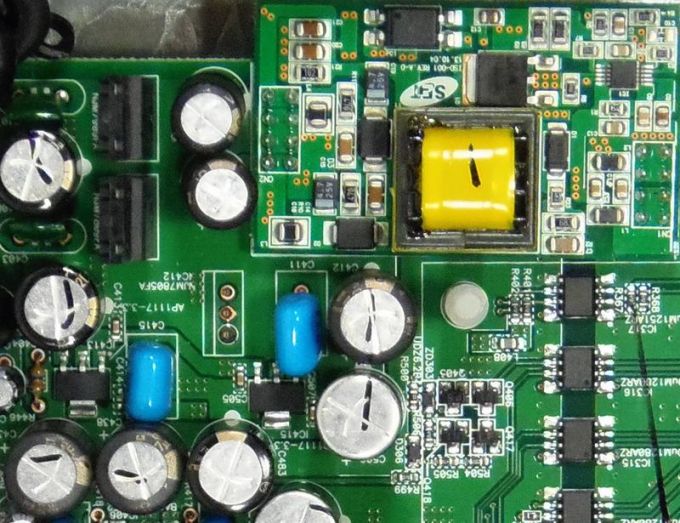

電源供應部分,DA-300USB 幾乎所有的電源都是分開處裡,其中由外接變壓器來的電源經過脈衝變壓器後,利用 LM7809、LM7909 來將輸入的對稱電壓調成 +9V / -9V 供給類比電路使用,而邏輯和數位電路所需要的 5V、3.3V 電壓則由 LM7805、AP1117 處理生成 ; 記得 DA-300USB 已經使用外接 AC-DC 變壓器來轉換成 15V/1A 的電流,所以內部不需要配置大型環形變壓器,亦可以減少電壓轉換時對其他元件所造成的干擾。




(Credit: MOORE)

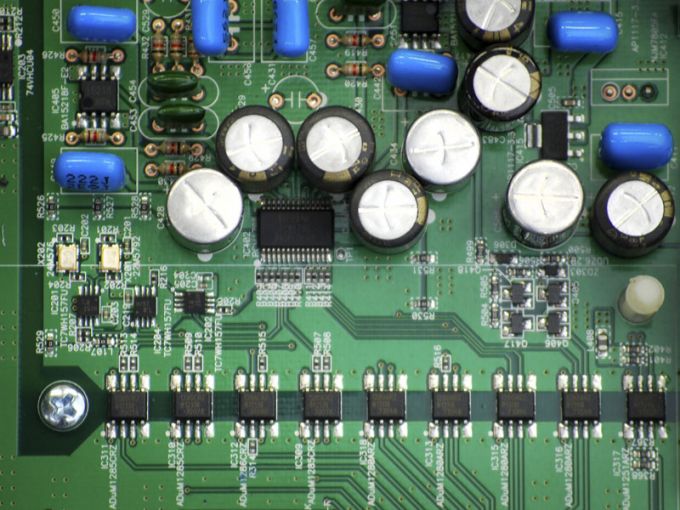

接下來看向數位到類比的接口端部分,DA-300USB 使用多達九顆的 Analog Devices ADUM1285CRZ 雙通道數位隔離器,以此隔離由數位電路版來的電流,隔離器最高可以隔離高達 3kV 的電壓,對於維持訊號的純淨度有正面的幫助;DA-300USB 數位類比轉換晶片使用德儀 PCM1795(由電容包圍的長方形晶片),剛好可以處理由 FPGA 升頻轉換後的 32bit/192kHz 訊號。




(Credit: DENON)

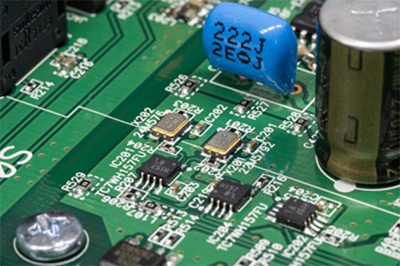

DA-300USB 甚至使用兩顆晶振分別產生 44.1kHz / 48 kHz 所需要的時鐘訊號,取代原本電腦中不穩定的時鐘信號,減少相位失真的影響;處理後的音訊會再經由 BA15218E 運算放大器搭 配NJM8068 濾波運放輸出至 RCA 端口,或者經由 NJM72341 音量調整電路後輸出至耳機孔 ; 耳擴電路是傳統的推挽式(push-pull)放大器設計,使用 NJM8068 負責電壓,K339、K349場效電晶體負責電流來組成。




主觀聲音評論
本次測試的 DA-300USB 據說是超過半年的樣機,所以我們沒有對其進行任何 Burn-In 的動作,由於 DA-300USB 主打 USB 接收功能,大多數測試都是經由 USB 傳輸,播放軟體為 foobar2000,使用 DA-300USB 原廠驅動程式安裝的 ASIO 路徑輸出,光纖輸入部分使用 Xonar Essence STX 當作輸出來源;測試的耳機有 Audio-technica ATH-AD2000X、SONY MDR-Z7、Ultimate Ears In-Ear Reference Monitor、DENON AH-D600 & D7000、Sennheiser HD650;對比的器材主要以 Xonar Essence STX、CEntrance DACmini 作為參考。

實際使用上,DA-300USB 體積非常小巧,而且內附的支撐立架可以讓機身垂直放置,空間配置上更加方便;DA-300USB 並沒有多餘的控制按鈕,電容式音訊來源切換按鍵使用起來相當方便,然後數位式的音量旋鈕解決了傳統電阻式 VR 低音量下左右聲道不平衡的問題,也不會出現電阻式 VR 過了某個音量後聲音突然變大的問題。

DA-300USB 數位旋鈕支援精準至 1dB 的音量控制,也給予使用者更精細的調整空間,同時音量從低至高都是非常線性的放大,關於有人提到數位控制會影響動態表現,這大概並沒有太多的根據,理論上數位控制反倒能讓小音量和大音量具有一樣優異的動態和細節表現,比電阻式 VR 相對穩定不少。

聲音的表現部分,可能是得益於良好電源處理和優良電路設計,DA-300USB 幾乎沒有可聞底噪,對於 DA-300USB 原本設計用來驅動低阻抗的耳機的概念相當符合,因為低阻抗耳機往往容易有底噪問題;再來是讓人印象深刻的微暖、細節豐富的聲音。

低頻區段表現來說,DA-300USB 有著優異的控制能力,對付少數低頻容易失控的耳機,如 AH-D7000、D600 均能夠表現出飽滿、紮實的低音,但是卻又不會有侵略感過強的問題存在,在動態的表現方面也屬於較柔和、不刺激型;對於低阻抗耳機,DA-300USB 似乎能夠將他們發揮得非常良好,即便搭配 70mm 振膜的 SONY MDR-Z7 亦有著相對優異的表現,可惜稍微缺乏一些能量感和衝擊力。

DA-300USB 的中頻同樣保持著柔和的表現手法,但在動態和層次上有著非常不錯的表現,聲音聽起來飽滿、立體,並且細節再生的能力非常優異,人聲尤其得益於優異的細節表現,口型清晰且距離適中,保留著溫暖不刺激的音色;DA-300USB 的中高頻變得較為緊緻,使得 DA-300USB 在弦樂器的表現相對的輕盈和細膩。

DA-300USB 的高頻解析力相當出色,在保持著中性微暖的音色下,DA-300USB 細節表現令人吃驚,並且高頻區段的聲音密度非常高,外加優異的動態表現使得聲音特別的立體,這種細節豐富但又不刺激的高音,在這價位區間中的產品非常少見,只有少數擁有豐富音響調音經驗的品牌能夠做到,相較於偏亮又機械化的「假解析」高音,我們更加喜愛 DA-300USB 的表現手法。

DA-300USB 的解析能力在全頻段均擁有不錯的表現水準,但不是那種特意表現細節的明亮調音,而是在溫柔的音色下,蘊含豐富細節的表現手法;動態的比現除了在低頻區段稍微普通,讓聲音較為缺乏節奏感之外,其他頻段有著超越同級產品的表現水準。




寫在最後
由於現在高音質數位音樂愈來愈容易取得,加上傳統的實體 CD 音樂光碟式微,使用電腦來播放音樂已經成為不可抵擋的潮流,雖然大多數傳統品牌在反應上稍嫌遲緩,近幾年漸漸出現在電腦 Hi-Fi 音頻硬體市場。

上述品牌的相同特點就是:擁有非常好的技術實力和調音經驗,並且相較於市面上較早進入該領域的小工作室,這些品牌有著雄厚資金來支持研發;回到今天的 DENON DA-300USB,我們明顯感受到上段所述的優勢,直接將原本使用在高階 Hi-Fi 音響的技術下放到電腦音頻市場,搭配合理的售價,使得 DA-300USB 成為一款非常優異的產品。

如果您正在尋找一款能夠驅動低阻抗耳機,並且具備前級輸出功能的 USB DAC,小弟在這邊強烈推薦各位考慮 DA-300USB,cheers!




技術規格
支援輸入:USB type B (非同步,支援iPhone、iPod USB輸入) / Coax / Optical X2
輸出端口:6.3mm耳機孔、類比RCA
音效晶片:PCM1795 (192kHz/32bit),獨立DAC主時鐘
支援格式:最高192 kHz / 24-bit
響頻範圍:2 Hz - 100 kHz
總諧波失真:0.0018%
訊 噪 比:112 dB
聲道分離度:100dB
耳機孔出力:50mW/32 ohm
電 力:外接DC電源
尺 寸:6.7 x 7.2 x 2.3 (水平擺放) 4.5 x 7.2 x 6.9 (垂直擺放,包含支架)
重 量:3.3 lbs
DSD支援:USB-B DSD Audio Streaming (DoP): DSD2.8 / DSD5.6
配件:底座、RCA線、保證書、說明書光碟、腳座貼、AC-DC變壓器
台灣區售價:新台幣19,600 元
